Ha valaha is órákat töltött egy hibás, dönthető termékkel kapcsolatos probléma elhárításával, például egy orvosi merevítővel, amely téves riasztást vált ki, a padlófűtés felborulás elleni védelmét bizonyos használat után meghibásodik, vagy egy intelligens otthoni eszköz szabálytalanul működik, akkor nagy valószínűséggel a mechanikus golyóscsapágyas billenőrúd kapcsoló érintkezői oxidálódtak vagy korrodáltak. Döntéskapcsoló beszállítóként gyakran találkozunk ilyen típusú értékesítés utáni problémákkal: a prototípusok tökéletesen tesztelik, de a tömeggyártás és szállítás után a por, a hő és a nedvesség fokozatosan a fémérintkezők korrodálódását okozza, ami a védelmi funkció meghibásodásához vezet.
Sok mérnök első ösztöne az, hogy egyszerűen lecseréli a kapcsolókat olcsó mechanikus golyóscsapágyas kapcsolókra, de a probléma továbbra is visszatér. Mai blogbejegyzésünkben segítünk megérteni a fotoelektromos billenőkapcsolókat. Legnagyobb előnyük, hogy nincsenek fém érintkezőik, kiküszöbölve a korróziót és a kopást a forrásnál. Kihagyjuk a szakzsargont, és megosztjuk a valós projektekből szerzett gyakorlati meglátásokat, hogy segítsünk gyorsan eldönteni, hogy ez a termék megfelelő-e az Ön projektjéhez.
Hogyan működik az optoelektronikus billenőkapcsoló
A hagyományos golyós típusú billenőkapcsolók egy fémgolyóra támaszkodnak, amely közvetlenül érintkezik a fémérintkezőkkel az áramkör létrehozásához, ami az érintkezők oxidációjához és korróziójához vezethet a nedvesség és a por miatt. Ezzel szemben a fotoelektromos billenőkapcsolók az infravörös sugár észlelésének elvén működnek, és infravörös sugárzót, vevőt és mozgatható labdát tartalmaznak. Amikor a készüléket vízszintesen helyezzük el, a golyó blokkolja az infravörös sugarat, és a kimenet „lekapcsolt” jelet küld; ha bármely irányba megdöntjük, hogy elérje az előre beállított triggerszöget, a labda elmozdul, így az infravörös sugár áthalad, és a kimenet "kioldott" jelet küld.
Fontos megjegyzés:Ez a készülék nyugalmi árammal rendelkezik, és csak külső tápegységgel rendelkező készülékekhez alkalmas; elemmel működő termékekhez nem alkalmas.
Ez a sorozat többféle kioldási szög közül választhat: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) és CSX60PS (60°).A triggerszög arra a dőlési küszöbre utal, amelynél a kapcsoló aktiválódik, és ez a kulcsfontosságú tényező a megfelelő modell kiválasztásában.
Főbb termékjellemzők (alapvető értékesítési pontok az olvasók vonzására)
1. Nincsenek fém fizikai érintkezők:korrózióálló és kopásmentes: Mivel az elektromos vezetőképesség nem a fémérintkezőkön múlik, ez teljesen kiküszöböli a mechanikus kapcsolókban előforduló oxidáció, rozsda és ablációs hibák gyakori problémáit. Akár 50 000 órás élettartamával alkalmas a hosszú távú, folyamatos áramellátást igénylő berendezésekhez.
2. 360°-os mindenirányú dőlésérzékelés:Bármilyen irányban érzékeli a billentést, kielégítve a teljes dőlésvédelem iránti igényt a berendezésben.

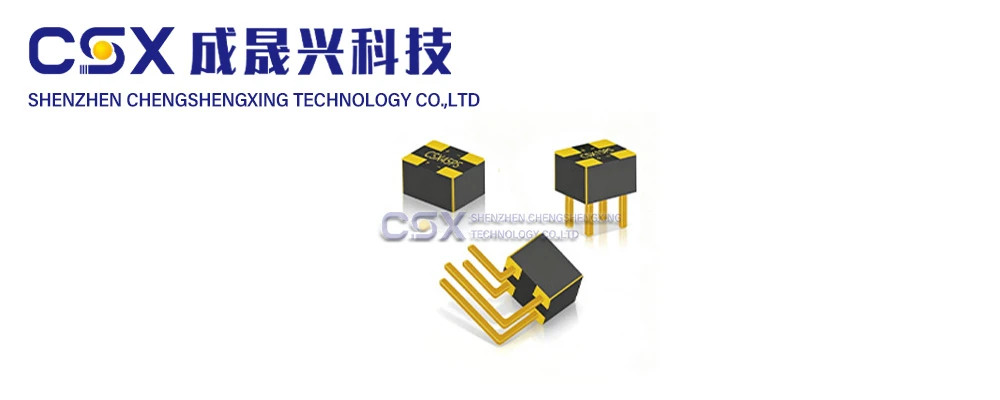

3. Rugalmas telepítési és tömeggyártási képesség:4,2 × 3,2 × 3 mm-es szabványos csomagolási mérettel rendelkezik, és támogatja az SMT felületi szerelést és a DIP átmenő furatos rögzítést is. Vízszintes és függőleges áramköri lapokra is felszerelhető, így prototípusfejlesztésre és nagy volumenű automatizált gyártásra egyaránt alkalmas.
4. Stabil működés széles hőmérsékleti tartományban:40 ℃ és +85 ℃ közötti üzemi hőmérséklet-tartomány, amely képes ellenállni a belső meleglevegő-áramok okozta hőmérséklet-ingadozásoknak háztartási készülékekben, orvosi berendezésekben és általános ipari környezetben.
5. Egyszerű tápegység:Támogatja a 3,3 V / 5 VDC feszültséget, lehetővé téve a közvetlen integrációt a főbb MCU vezérlőkártyákkal.
Általános elektromos előírások
●Működési feszültség: 3,3V / 5VDC
●Üzemi áram: 10mA
● Élettartam: 50 000 óra
●Működési hőmérséklet: -40°C és +85°C között
Valós projektpéldák, amelyek segítségével gyorsan felmérheti, hogyan illeszkednek az Ön igényeihez
1. esettanulmány | Dőlésvédelem az orvosi állványokhoz – modellválasztás: CSX15PS (15°-os kioldó)
Projekt Követelmények:Gyors riasztást kell kiváltania és áramtalanítania kell a berendezés legkisebb megdöntésekor; a berendezés egész évben áram alatt marad, ezért meg kell akadályozni az érintkezők korrózióját és meghibásodását; külső tápegység táplálja. Miért válassza: A gyors kioldás alacsony 15°-os szögben érzékeny és biztonságos reakciót biztosít; az optocsatoló érintésmentes kialakítása kiküszöböli az érintkezési korrózióval kapcsolatos aggályokat a hosszú távú használat során; mind az SMT, mind a DIP rögzítési opciók különböző NYÁK-kialakításokat tesznek lehetővé.
2. eset | Lebillentés elleni védelem padlófűtéshez – CSX30PS modell (30°-os kioldó)
Projekt Követelmények:Áramkimaradás elleni védelem, ha a készülék 30°-ban megdől; a készülék hőt és port tartalmaz; a működési rezgések nem okozhatnak hamis kioldást; külső váltóáramú áramforrásról táplálva. Miért válassza: 30° a szabványos küszöb a felborulás elleni védelemhez kisméretű készülékekben; a zárt ház elszigeteli a belső hőt és a port; az érintésmentes kialakítás kiküszöböli a hagyományos golyós kapcsoló mechanizmusokhoz kapcsolódó öregedési és meghibásodási problémákat.
Önértékelési ellenőrzőlista: segít gyorsan eldönteni, hogy érdemes-e megvásárolni ezt a terméket
Az alábbi kérdések elolvasása után eldöntheti, hogy ez a projekt megfelelő-e az Ön számára:
✅Ez a termék akkor vásárolható meg, ha projektje megfelel az alábbi feltételeknek:
1. A készüléket külső áramforrás táplálja, és 10 mA nyugalmi üzemi áramot is képes kezelni;
2. A termék hosszú távú, folyamatos áramellátást igényel, és nem tolerálja az érintkezési korrózió vagy a rossz érintkezés okozta későbbi meghibásodásokat;
3. 360°-os mindenirányú dőlésérzékelés szükséges;
4. Az alkalmazási környezet por és forró levegőt tartalmaz, ami a mechanikus gömbkapcsolók meghibásodását okozhatja;
5. Mind a prototípus, mind a hibakeresés szükséges, ugyanakkor nagy volumenű SMT-gyártás is szükséges.
❌Nem ajánljuk ezt a terméket, ha projektje megfelel az alábbi feltételek bármelyikének:
1. Akkumulátoros készülékek, amelyek szigorú követelményeket támasztanak a nyugalmi energiafogyasztásra vonatkozóan;
2. Rendkívül alacsony költségű, egyszerű beltéri használatra és rövid élettartamra tervezett fogyasztói termékek (elegendő egy szabványos mechanikus golyós kapcsoló);
3. 3,3V-tól vagy 5V-tól eltérő tápfeszültségű készülékek, ahol a feszültségátalakítás nem lehetséges.1.
Tippek a csapdák elkerüléséhez a modell kiválasztásakor
Ne hagyja figyelmen kívül a statikus áramot, mert gyorsan lemerítheti az akkumulátor töltöttségét;
2. Válassza ki a megfelelő kioldási szöget a biztonsági védelmi logika alapján; ne válasszon 60°-os modellt kis kioldási szöget igénylő alkalmazásokhoz;
3. Soha ne adjon 3,3 V-nál vagy 5 V-nál nagyobb áramot, mert ez azonnal kiégeti a készüléket.
Ha elemezte a projekt követelményeit, de még mindig bizonytalan az optimális szögben vagy megoldásban, akkor nincs szükség próbálkozásokra. Legyen szó K+F mérnökről a háztartási gépek, orvosi vagy ipari berendezések ágazatában, vagy nagy mennyiségű OEM vásárló, forduljon hozzánk bizalommal. Mintatesztelést biztosítunk, teljesítményteszt-jelentéseket készítünk, és segítünk a megfelelő kioldási szög meghatározásában.
Végső soron a fotoelektromos billenőkapcsoló alapértéke az érintésmentes kialakításban rejlik, amely kezeli a mechanikus kapcsolókkal összefüggő korróziós és kopási pontokat. Ha érintkezési hibákkal küzd a golyós kapcsolóknál, érdemes ezt a terméket kiértékelni. Ha részletesen át kell tekintenie a termékleírásokat, az adatlapra mutató hivatkozást alább találja; Ha személyes műszaki támogatásra van szüksége a termék kiválasztásához, kérjük, forduljon csapatunkhoz.
Hivatkozások: Nemzetközi Elektrotechnikai Bizottság (IEC) 60947-5-3: Technikai és alkalmazási irányelvek dönthető kapcsolókhoz, 2021; Az Ipari Elektronikai Szövetség (IEA) megbízhatósági vizsgálati jelentése fotoelektromos dőlésérzékelőkről, 2022; *Journal of Sensors and Actuators*: Érintkezés nélküli fotoelektromos billenőkapcsolók alkalmazása háztartási gépek és orvosi eszközök biztonsági megoldásaiban, 20. évf. 18, 2023. 2. sz
